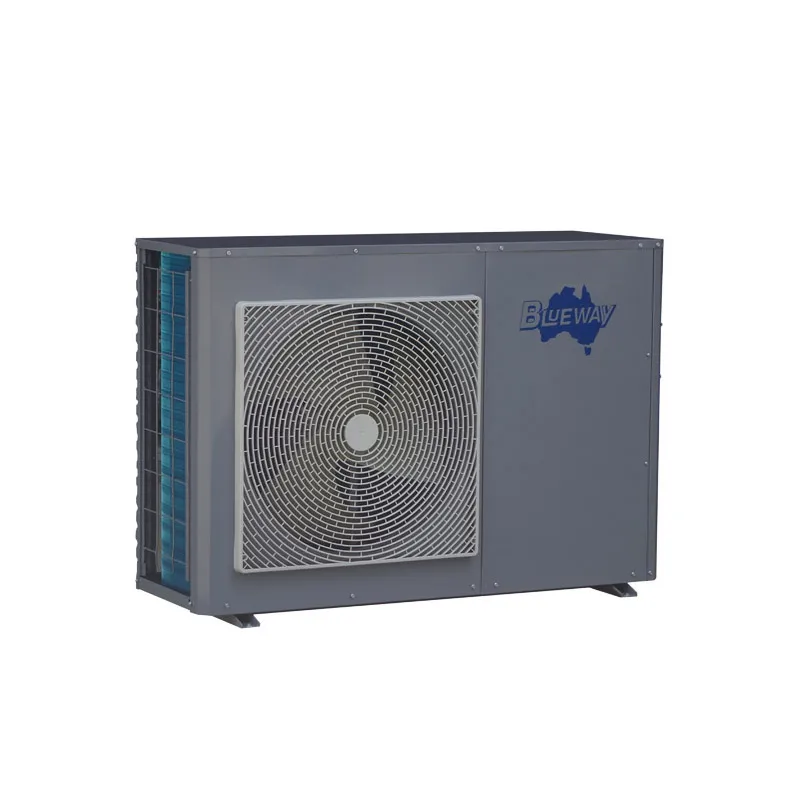

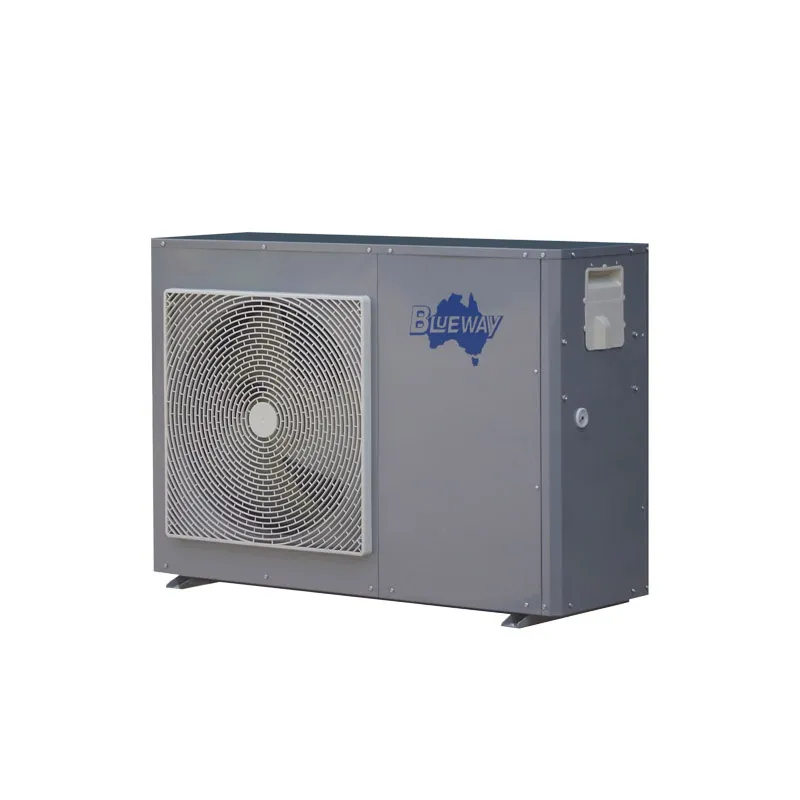

Tepelné čerpadlo R290 pro podlahové vytápění

TheTepelné čerpadlo R290 pro podlahové vytápěníje pokročilý stejnosměrný invertorový systém vzduch-voda navržený tak, aby vyhovoval kompletním hydronickým potřebám moderních obytných a lehkých komerčních budov. Tato řada tepelných čerpadel, vyrobená v Shunde, Foshan, Čína, společností Blueway – zavedeným specialistou na HVAC působící od roku 1993 – poskytuje spolehlivé vytápění prostor, letní chlazení prostor a sanitární teplou užitkovou vodu (TUV) v jediném integrovaném řešení.

Systémy hydronického podlahového vytápění fungují s optimální energetickou účinností, když jsou dodávány s nízkou až střední teplotou vody. Tepelné čerpadlo pro podlahové vytápění je speciálně přizpůsobeno těmto provozním parametrům. Nepřetržitou modulací kapacity kompresoru tak, aby vyhověla požadavkům na teplo v reálném čase, systém eliminuje energeticky náročné cyklování plného zatížení, udržuje přesné vnitřní teploty přívodu vody a zároveň výrazně snižuje sezónní spotřebu energie.

Hlavní výhody aplikací sálavých podlah

Sálavé podlahové vytápění se opírá o stabilní distribuci tepla po velkých plochách. Integrace DC invertorového tepelného čerpadla s podlahovými potrubními smyčkami poskytuje několik technických a provozních výhod:

• Optimalizovaná hydronická účinnost:Provoz v nízkoteplotních vodních režimech umožňuje kompresoru tepelného čerpadla pracovat s maximální sezónní účinností a maximalizovat tak úspory energie ve srovnání s konvenčními vysokoteplotními kotli.
• Jednotný tepelný komfort:Sálavé vytápění eliminuje průvan, chladná místa a cirkulaci polétavého prachu a zajišťuje konzistentní vertikální teplotní gradienty od podlahy nahoru.
• Reverzibilní letní chlazení:Systém může během teplých měsíců cirkulovat chlazenou vodu prostřednictvím sálavých podlahových okruhů nebo fancoilových jednotek (FCU), čímž nabízí celoroční ovládání klimatizace bez nutnosti samostatného klimatizačního zařízení.
• Synergie vícezdrojového systému:Navrženo pro plynulé propojení s pomocnými tepelnými zdroji, včetně solárních kolektorů, pomocných plynových nebo olejových kotlů a záložních elektrických topných těles.

Klíčové technické vlastnosti a technické přednosti

TheTepelné čerpadlo R290 pro podlahové vytápěníobsahuje vysoce kvalitní mechanické a elektronické komponenty pro zajištění dlouhodobé stability a jednoduchého provozního řízení:

• Rozšířený provoz při nízkém okolním prostředí:Speciálně zkonstruované modely s nízkou okolní teplotou si udržují stabilní topný výkon v drsném zimním klimatu s klesajícími venkovními teplotami.
• Pět všestranných provozních režimů:Lze konfigurovat pouze pro vytápění, vytápění + TUV, Pouze chlazení, Chlazení + teplá voda a Pouze TUV pro uspokojení sezónních požadavků na místě.
• DC invertor s proměnnou kapacitou:Obsahuje prémiové DC invertorové rotační nebo spirálové kompresory (jako je Mitsubishi nebo Panasonic) spárované s elektronickými expanzními ventily pro přesnou regulaci průtoku chladiva.
• Vysoce účinný přenos tepla:Využívá deskový výměník tepla z nerezové oceli vyznačující se nízkou hydraulickou tlakovou ztrátou, vysokou tepelnou účinností a silnou odolností proti korozi.

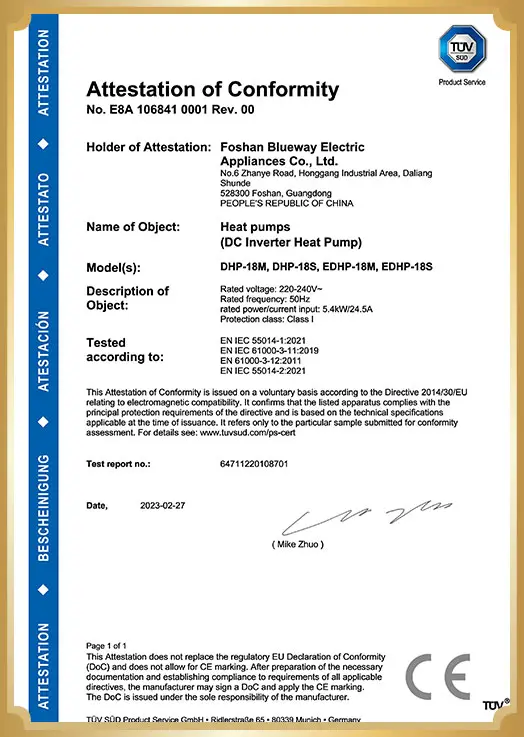

• Certifikace ErP A++ Class:Vybrané modely této řady dosáhly energetického hodnocení ErP A++ ověřené podle přísných testovacích standardů TÜV.
• Inteligentní řídicí architektura:Vybaveno mikroprocesorovým ovladačem s intuitivním rozhraním dotykové obrazovky LCD, automatickou autodiagnostikou, vestavěnými bezpečnostními ochranami a 3cestným výstupem pro ovládání ventilu.
• Volitelné Wi-Fi připojení:Umožňuje koncovým uživatelům a týmům údržby monitorovat provozní data, upravovat nastavené hodnoty teploty a diagnostikovat závady na dálku prostřednictvím vyhrazené mobilní aplikace.
• Pouzdro odolné proti korozi:Vyrobeno z odolných kompozitních skříní odolných vůči povětrnostním vlivům, které jsou navrženy tak, aby vydržely dlouhodobé vystavení soli, vlhkosti, sněhu a UV záření.

Technické specifikace

Podrobné parametry výkonu a konfigurace systému se liší podle konkrétního modelu jednotky. Níže je uveden přehled standardních specifikací pro tuto produktovou řadu:

Výběr konfigurace rozdělení vs. monoblok

Aby bylo možné vyhovět různým omezením lokality, uspořádání budov a regionálním klimatickým podmínkám,Tepelné čerpadlo R290 pro podlahové vytápěníje nabízen ve dvou odlišných strukturních formátech:

Architektura rozděleného systému

Dělená konfigurace rozděluje tepelné čerpadlo na venkovní kondenzační jednotku a vnitřní hydraulický modul. Všechny vodonosné komponenty jsou instalovány uvnitř strojovny nebo užitkového prostoru, což zcela eliminuje riziko zamrznutí venkovního potrubí během výpadků elektřiny nebo extrémních zimních mrazů. Venkovní jednotka je navržena s protisněhovou geometrií nasávání vzduchu, zatímco vnitřní jednotka se vyznačuje kompaktní konstrukcí skříně pro výměnu kotle, která se úhledně integruje se stávajícími podlahovými rozdělovači a zásobníky TUV.

Architektura monoblokového systému

Konfigurace monobloku obsahuje kompletní chladicí smyčku a hydraulický okruh uvnitř jediné venkovní skříně. Tato konstrukce „vše v jednom“ eliminuje potřebu práce na potrubí chladiva v terénu, zjednodušuje instalaci na místě a snižuje náklady na pracovní sílu. Monoblokové jednotky lze objednat s volitelnými hydraulickými komponenty instalovanými ve výrobě, včetně stejnosměrného vodního oběhového čerpadla, vnitřní expanzní nádoby a pomocného záložního elektrického ohřívače.

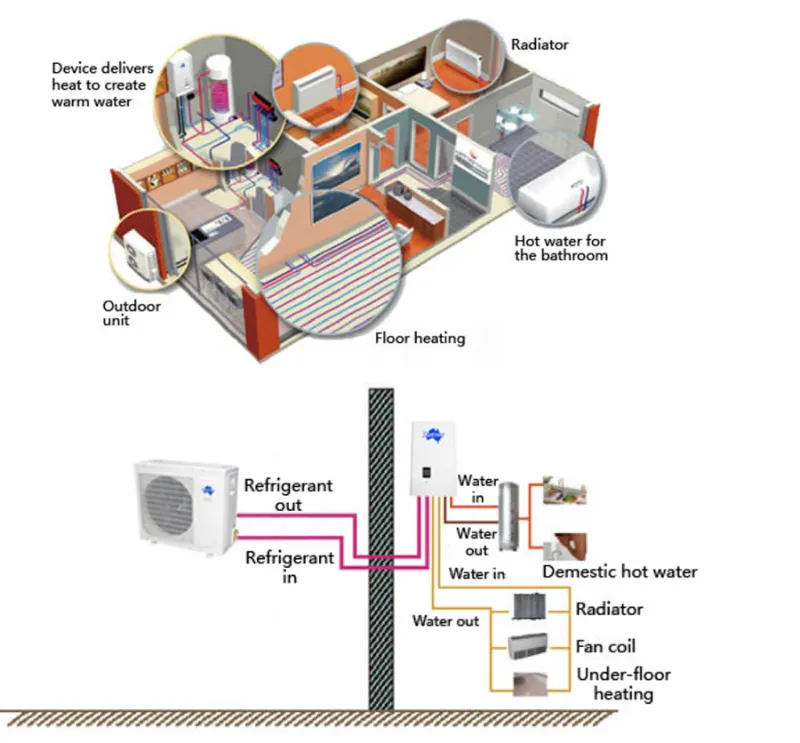

Scénáře aplikace projektu

FlexibilitaTepelné čerpadlo R290 pro podlahové vytápěníje vhodný pro širokou škálu nových staveb a modernizovaných hydronických projektů:

• Soukromé rezidence a rodinné vily:Poskytuje nízkohlučné, vysoce komfortní podlahové vytápění, letní chlazení a každodenní teplou užitkovou vodu.
• Byty pro více rodin:Poskytování decentralizovaného nebo centralizovaného hydronického vytápění a řešení teplé vody.
• Lehké komerční budovy:Splnění požadavků na prostorovou úpravu v butikových hotelech, malých kancelářích, showroomech a zdravotnických klinikách.
• Hybridní energetické projekty:Propojení se stávajícími plynovými kotli nebo solárními termálními kolektory pro snížení závislosti na fosilních palivech při renovačních projektech.

Inženýrský výběr a faktory systémové integrace

Dosažení optimální účinnosti a provozní životnosti vyžaduje pečlivé vyhodnocení parametrů budovy před dimenzováním zařízení. Mezi klíčové konstrukční faktory patří:

1. Návrh zatížení vytápění a chlazení:Vypočítejte špičkové tepelné ztráty prostupem a infiltrací při místních venkovních návrhových teplotách a nespoléhejte se na odhady nominální plochy.
2. Cílová teplota přívodní vody:Ověřte požadované teploty průtoku pro koncové jednotky pro podlahové smyčky, pro fancoily nebo vyšší pro starší radiátory.
3. Ochrana hydronického okruhu:Vyberte si mezi rozděleným nebo monoblokovým designem založeným na rizicích okolního zamrznutí a dostupném prostoru vnitřního závodu.
4. Dimenzování spotřeby TUV:Dimenzování zásobníků teplé užitkové vody a ploch výměníku tepla podle harmonogramu špičkového denního odběru teplé vody.

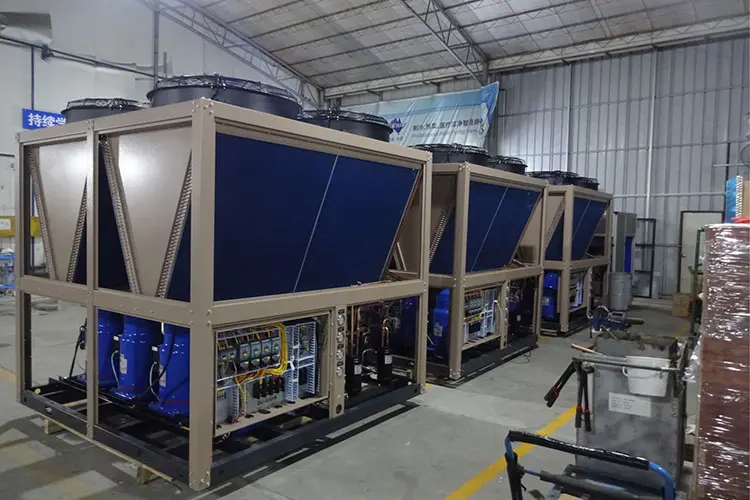

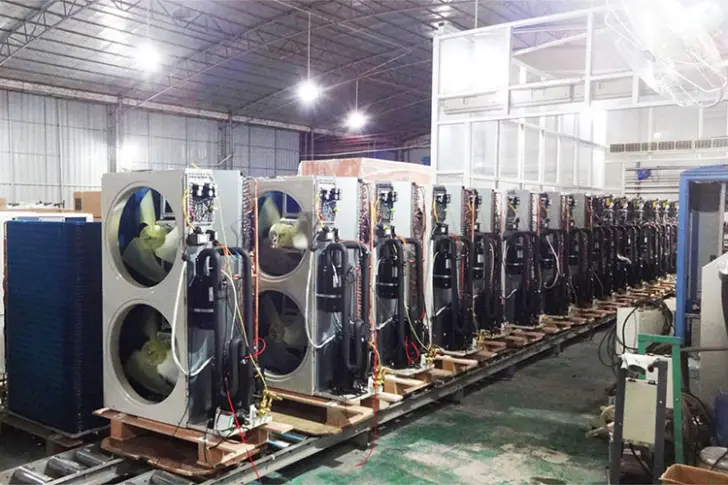

Výrobní zázemí a zajištění kvality

Blueway provozuje specializované HVAC vývojové a výrobní centrum v Shunde, Foshan, Čína. S podporou téměř 30 let výrobních zkušeností vyvinula společnost Blueway více než 1 000 originálních produktů pro výzkum a vývoj a dodala více než 10 000 úspěšných technických řešení po celém světě. Produkty jsou vyráběny podle přísných norem kontroly kvality, které zahrnují algoritmy ochrany mikroprocesorů, které chrání kompresory a vodní smyčky před kolísáním napětí, tlakovými anomáliemi a zamrznutím. Blueway poskytuje komplexní služby OEM, OBM a ODM podporované nepřetržitou online technickou podporou a autorizovanými servisními partnery v celé Evropě, na Středním východě, v Severní Americe a Jižní Americe.

Často kladené otázky

Proč je tepelné čerpadlo R290 pro podlahové vytápění ideální pro nízkoteplotní sálavé systémy?

Hydronické podlahové vytápění funguje nejúčinněji při nižších teplotách přívodní vody. DC invertorový kompresor a optimalizovaná konstrukce tepelného výměníku umožňují tepelnému čerpadlu pracovat s nejvyšším koeficientem výkonu (COP) v tomto rozsahu, což přináší významné úspory energie ve srovnání s tradičními topnými systémy.

Lze toto tepelné čerpadlo připojit ke stávajícím kotlům nebo solárním termickým polím?

Ano. Palubní mikroprocesorový ovladač obsahuje signální výstupy pro řízení přídavného vytápění, což umožňuje jednotce pracovat společně se solárními termálními systémy, plynovými kotli nebo záložními elektrickými ohřívači v nastavení hybridní energie.

Jaké komponenty kompresoru a čerpadla se v těchto jednotkách používají?

Blueway integruje zavedené DC invertorové rotační nebo spirálové kompresory značek jako Mitsubishi nebo Panasonic, spárované s vysoce účinnými oběhovými vodními čerpadly třídy A od Wilo nebo Shinoo.

Je podporováno dálkové ovládání?

Ano. Kromě místního dotykového LCD ovladače umožňuje volitelný modul Wi-Fi uživatelům a systémovým integrátorům sledovat provozní podmínky, upravovat cílové teploty vody a kontrolovat diagnostiku systému prostřednictvím aplikace pro chytré telefony.
